Ansicht FMZ-Gerät

Beispielbestückung

Beschreibung der Baugruppen (BR 143)

Stromvers. Pos.   Funktion LED-Funktion
10KH20 01 Stromversorgung erzeugt Versorgungsspannung +15V 15V vorhanden
11KH16 11 Stromversorgung erzeugt Versorgungsspannungen +5V und -15V

Zentralteil
11QV12 15 Endstufe   Aussteuerungsgrad (HF)
11AW12 19 Leitungsanpassung Signalauskopplung auf UIC-Leitung
11AG11 23 HF-Teil 2 erzeugt 165 kHz H1 - Zugschluß ein
  23   empfängt 165 kHz H2 - Ausgabe LM "Türen"
11UF11 27 HF-Teil 1 erzeugt 60 kHz Träger und Refferenzfreq.

Eingaben     sendet an alle Fahrzeuge
11GE02 31 Generator 7,2 kHz   H1 - Zuglicht aus
  31 Generator 7,5 kHz   H2 - Zuglicht ein
  31 Generator 7,8 kHz abhängig von Fahrzeugart (Lok 1/Lok 2) H3 - Türen zu links (Lok 1)
  31 Generator 8,1 kHz abhängig von Fahrzeugart (Lok 1/Lok 2) H4 - Türen zu rechts (Lok 1)
11GE02 35 Generator 8,4 kHz   H1 - Lok Führerstand besetzt
  35 Generator 8,7 kHz auf Lok nicht belegt H2 - Stwg. Führerstand besetzt
  35 Generator 9,0 kHz nicht belegt auf BR 143 H3 - "Luftfeder (LF)"
  35 Generator 9,3 kHz sendet bei unbesetztem Führerstand H4 - "Handbremse (BR-PR)"
11GE02 39 Generator 9,6 kHz bei S-Bahn nicht belegt H1 - FIS Fortschaltung
  39 Generator 9,9 kHz   H2 - Zwangsschließen Zugtüren (TAV)
  39 Generator 10,2 kHz TAV-Betrieb ein (an alle Wagen) H3 - Betriebsart TAV
  39 Generator 10,5 kHz   H4 - noch nicht vergeben
Ausgaben
11AW02 45 Auswerter 7,2 kHz Zuglicht aus - nicht bestückt H1 -
  45 Auswerter 7,5 kHz Zuglicht ein - nicht bestückt H2 -
  45 Auswerter 7,8 kHz Türen zu links - nicht bestückt H3 -
  45 Auswerter 8,1 kHz Türen zu rechts - nicht bestückt H4 -
11AW02 49 Auswerter 8,4 kHz   H1 - nicht belegt
  49 Auswerter 8,7 kHz für Türblockierung bei Führerraumwechsel H2 - Stwg. Führerstand besetzt
  49 Auswerter 9,0 kHz Empfang Signal LF H3 - Meldeleuchte "LF"
  49 Auswerter 9,3 kHz Empfang Signal BR-PR H4 - Meldeleuchte "BR-PR"
11AW02 55 Auswerter 9,6 kHz nur bei S-Bahn belegt, sonst nicht bestückt H1 - Fortschaltung Sprachspeicher (S-Bahn)
  55 Auswerter 9,9 kHz bei S-Bahn nicht belegt, sonst nicht bestückt H2 -
  55 Auswerter 10,2 kHz bei S-Bahn nicht belegt, sonst nicht bestückt H3 -
  55 Auswerter 10,5 kHz bei S-Bahn nicht belegt, sonst nicht bestückt H4 -

11UF03 77 96 kHz Sender zum "wecken" der anderen Anlagen im Zug

FMZ ohne Frontstecker (R-Bahn, F-Bahn)

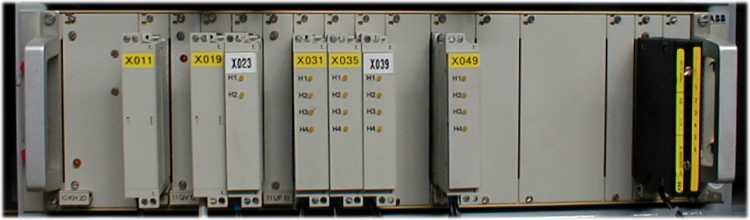

FMZ mit Frontsteckern (R-Bahn, F-Bahn)
